Versilberter Draht

Produkte
Beschichteter Draht
Versilberter Draht

Von 0,016 mm bis 4 mm

Kupfer, Kupferlegierungen und andere Metallleiter mit Silberbeschichtung

Versilberte Drähte werden durch Beschichtung von Kupfer, Kupferlegierungen oder anderen Metallleitern mit einer Silberschicht hergestellt, die dann durch Ziehen, Glühen und Verseilen weiterverarbeitet werden können, um spezifische Anforderungen zu erfüllen. Wir bieten versilberte Leiter aus Kupfer, Kupferlegierungen, kupferbeschichtetem Stahl und kupferbeschichtetem Aluminium mit Durchmessern von 0,016 mm bis 4 mm an. Die Silberbeschichtung verbessert die elektrische Leitfähigkeit, die thermische Leistung, die Korrosionsbeständigkeit und die Oxidationsbeständigkeit bei hohen Temperaturen erheblich. Aufgrund dieser Eigenschaften eignet sich versilberter Draht besonders für Anwendungen, bei denen ein niedriger Übergangswiderstand und eine gute Lötbarkeit wichtig sind.

Angebot anfordern

Spezifikationen

Litzendraht mit Isolierung

Drahtgröße (AWG)	Leiter		Isolierung		Max. Leiterwiderstand (Ω/Km at 20℃)	Dielektrische Stehspannung (A.C.V/1min.)	ca. Gewicht (kg/km)
Drahtgröße (AWG)	Konfiguration (Litzen/mm)	Außendurchmesser (mm)	Standard Dicke (mm)	Außendurchmesser (mm)	Max. Leiterwiderstand (Ω/Km at 20℃)	Dielektrische Stehspannung (A.C.V/1min.)	ca. Gewicht (kg/km)
28AWG	7/0,127	0,380	0,100	0,580	223	500	1,102
30AWG	7/0,102	0,300	0,100	0,500	354	500	0,759
32AWG	7/0,08	0,240	0,070	0,380	597	500	0,452
34AWG	7/0,064	0,190	0,070	0,330	900	500	0,312
36AWG	7/0,05	0,150	0,060	0,270	1900	500	0,199
38AWG	7/0,04	0,120	0,060	0,240	3000	500	0,159
40AWG	7/0,03	0,090	0,060	0,210	5000	500	0,110
42AWG	7/0,025	0,075	0,060	0,195	7500	500	0,089
44AWG	7/0,02	0,060	0,037	0,134	12500	350	0,046
46AWG	7/0,016	0,048	0,033	0,114	18000	350	0,032
48AWG	7/0,013	0,039	0,027	0,093	30000	350	0,021
50AWG	7/0,01	0,030	0,023	0,076	37500	150	0,014

Massivdraht

Draht	Toleranzbereich Drahtdurchmesser (mm)	Widerstand (Ω/m)	Leitfähigkeit (% IACS)	Dehnung (%)	Zugfestigkeit (Mpa)	Dicke der Beschichtung (μm)
0,021mm Versilberter Kupferdraht	0,020-0,022	＜ 64,5 bei 20℃	＞85 bei 20℃	-	＞ 619	＞ 0,35
0,025mm Versilberter Kupferdraht	0,024-0,026	＜ 44,8 bei 20℃	＞ 85 bei 20℃	-	＞ 655	＞ 0,38
0,102mm Versilberter Kupferdraht	-	2103-2163	-	>15	240-257	＞1,32
1,60mm Versilberter Kupferdraht	-	8,429	-	28,2-30,0	230-239	5,0-7,5
0,127mm Versilberter CCS-Draht	-	≤ 3661	-	≤5	≥600	≥1,3
0,254mm Versilberter Nickeldraht	-	-	-	16,7-18,5	-	1,01
0,12mm Versilberter CCA-Draht	-	≤ 2393 bei 20℃	≥64 bei 20℃	＞5	≥172	≥3

Litzendraht

Draht	Dehnung (%)	Zugfestigkeit (MPa)	Schlagrichtung	Schlaglänge (mm)	Drahtzahl	Widerstand (Ω/Km)	Dicke der Beschichtung (μm)
7/0.08 Versilberter Kupferdraht	≥ 15	≥ 230	S	3,3-3,7	7	≤588 bei 20℃	≥ 0,3
19/0.16 Versilberter Kupferdraht	≥ 6	-	S	-	19	≤ 49,541 bei 20℃	≥1,27
19/0.12 Versilberter Kupferdraht	≥ 6	-	S	-	19	≤ 83.50 bei 20℃	≥1,0
24/0.08 Versilberter Kupferdraht	≥ 6	-	S	-	24	≤153,0 bei 20℃	≥ 1,27

Typische Anwendungen

Versilberter Kupferdraht wird häufig in Branchen verwendet, in denen Drähte mit hoher Leitfähigkeit und Haltbarkeit erforderlich sind:

Elektronik und Elektrotechnik: Elektronische Präzisionsgeräte, Schaltkreisverbindungen und Hochfrequenzschaltungen.
Telekommunikation: Kommunikationskabel und Glasfasernetze.
Luft- und Raumfahrt: Avionik, Satellitenkommunikation und Verkabelungssysteme für die Luft- und Raumfahrt.
Verteidigung und Militär: Militärische Kommunikationssysteme und Waffensysteme.
Medizinische Geräte: Herstellung von medizinischen Geräten und Verbindungen für chirurgische Geräte.
Erneuerbare Energien: Verkabelung von Solarzellen und Komponenten für Elektrofahrzeuge.
Andere Industrien: Industrielle elektrische Systeme, Instrumentierung und intelligente Robotik.

Merkmale

Bietet eine hohe elektrische und thermische Leitfähigkeit und gewährleistet eine effiziente Strom- und Signalübertragung.
Bietet Korrosions- und Oxidationsbeständigkeit, wodurch die Leistung in anspruchsvollen Umgebungen und bei hohen Temperaturen erhalten bleibt.

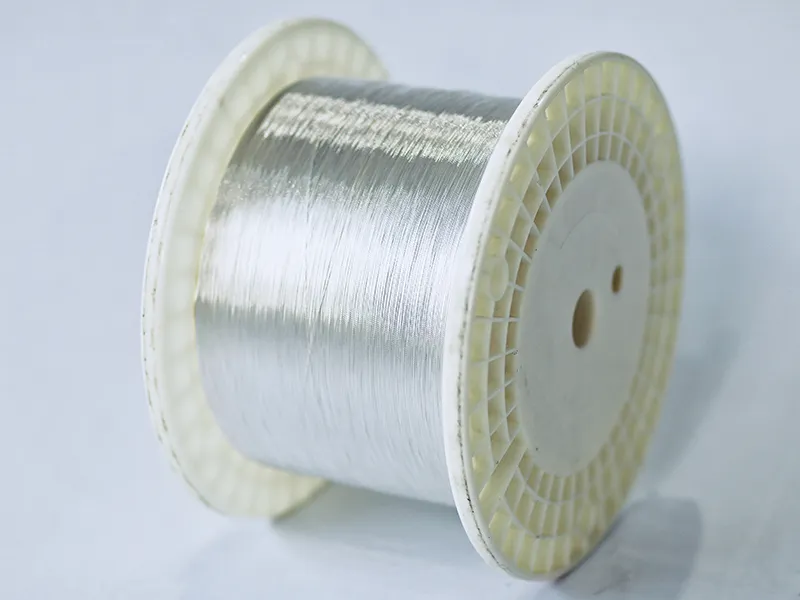

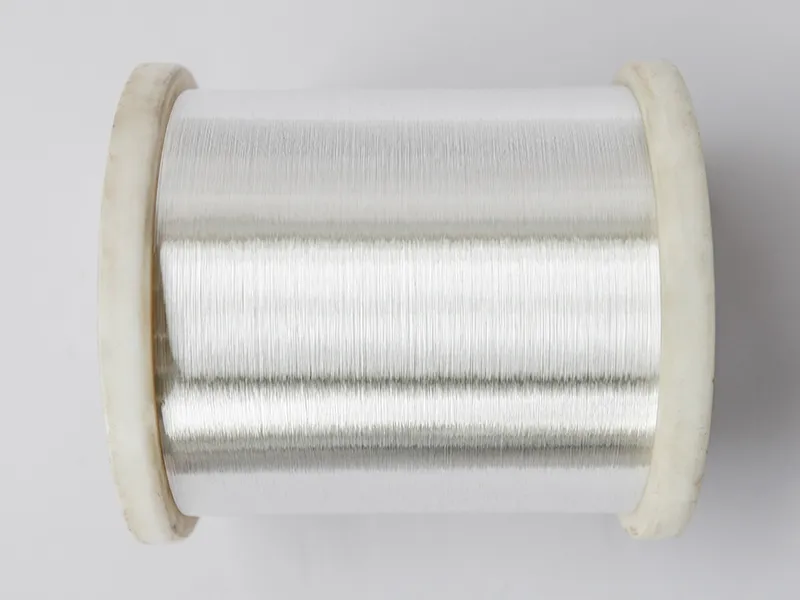

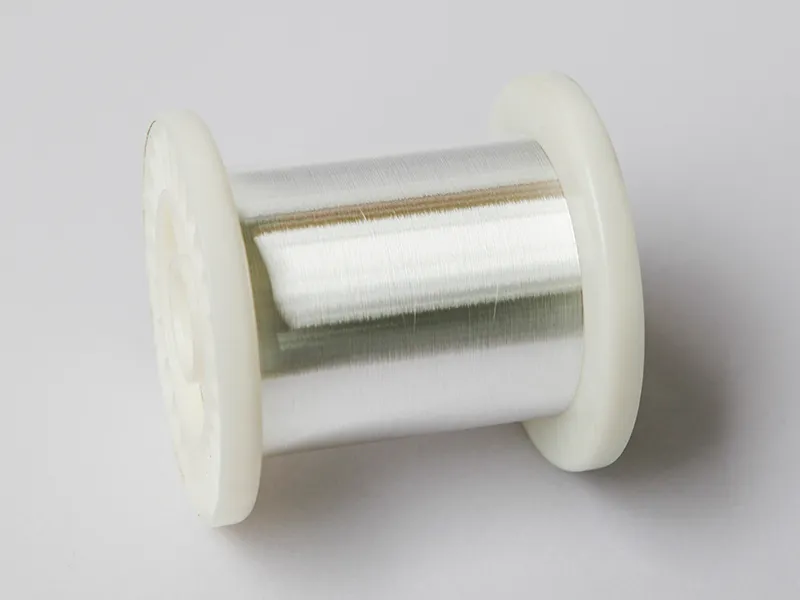

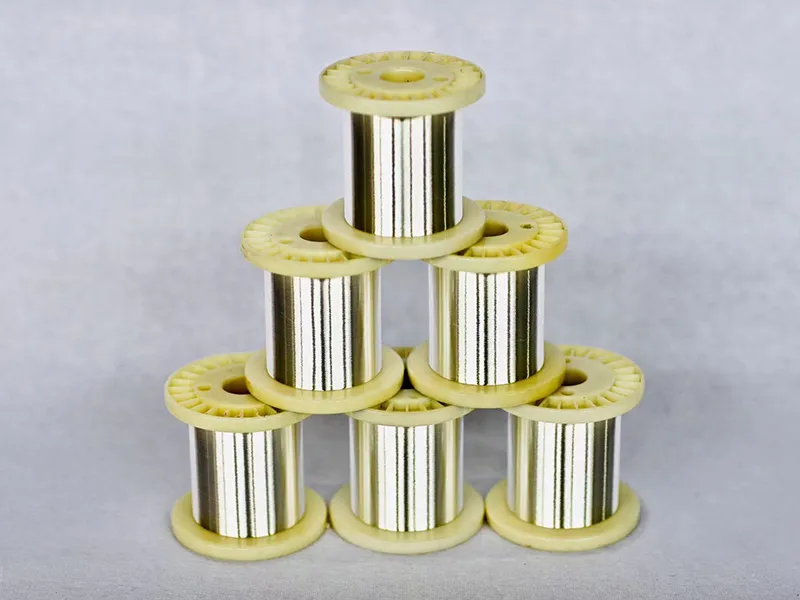

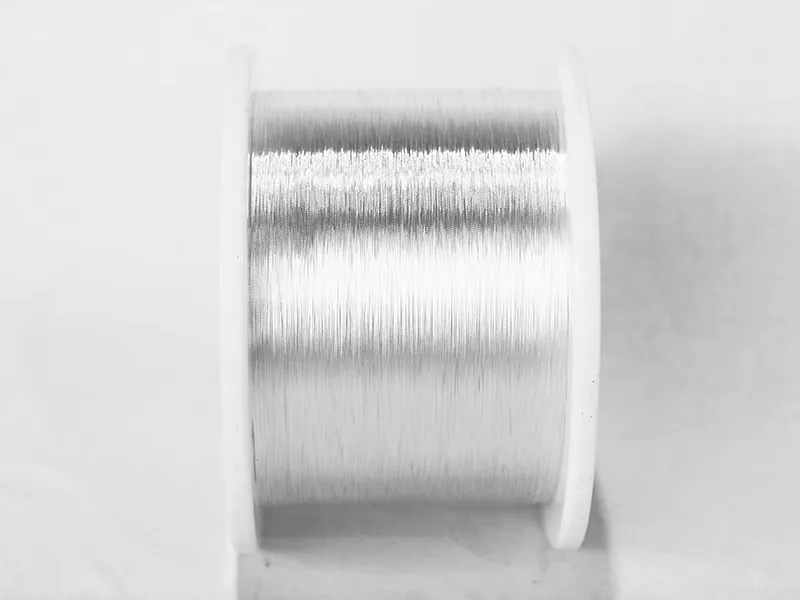

Drahtspulen und Verpackung

Wir bieten Drahtspulen in drei verschiedenen Ausführungen an: Kunststoff, Holz und Metall. Jede Option ist so konzipiert, dass sie den spezifischen Kundenwünschen entspricht und eine effiziente Handhabung und Lagerung ermöglicht.
Zu den Standardverpackungen gehören Kartons, Schaumstoffboxen, Holzkisten und Holzpaletten, die einen sicheren Transport und eine sichere Handhabung gewährleisten.
Holzverpackungen wie Kisten und Paletten werden aus begastem Vollholz oder nicht begastem Sperrholz hergestellt. Alle Verpackungslösungen werden an Kundenforderungen angepasst.
