Kupferummantelter Stahldraht (CCS)

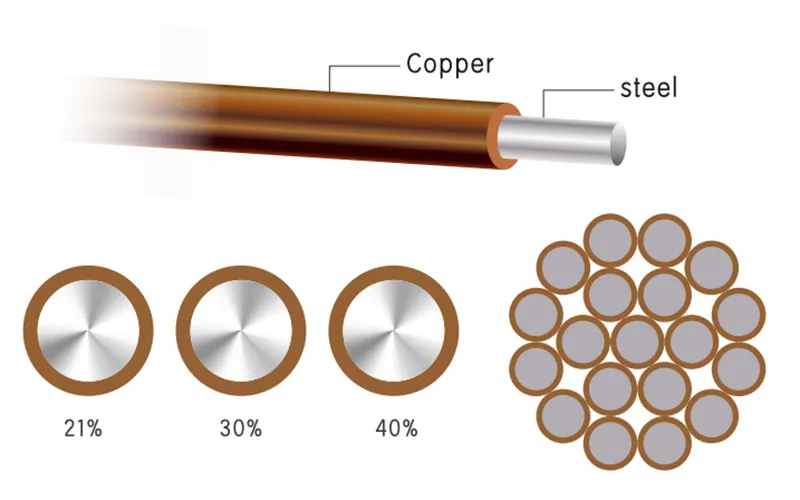

Stahlleiter mit einer dünnen Kupferschicht

Kupferummantelter Stahldraht (CCS) ist ein Verbundleiter mit einem Stahlkern und einer äußeren Kupferschicht, der die Leitfähigkeit von Kupfer mit der mechanischen Festigkeit von Stahl verbindet. Diese Konstruktion nutzt den Skin-Effekt, bei dem sich elektrische Hochfrequenzsignale entlang der Oberfläche des Leiters ausbreiten, und gewährleistet eine effektive Signalübertragung bei einer ausreichenden Kupferschicht.

Bei der Herstellung von CCS-Drähten setzen wir im Wesentlichen zwei Fertigungsverfahren ein:

Galvanische Beschichtung: Kupfer wird durch einen elektrochemischen Prozess gleichmäßig auf den Stahlkern angebracht.
Ummantelung: Hierbei wird ein Kupferband kontinuierlich um den Stahlkern gewickelt, das die beiden Einheiten stark verbindet.

Unser CCS-Draht entspricht der Norm ASTM B452 und ist in Durchmessern von 0,06 mm bis 12 mm mit Leitfähigkeiten von 15 % bis 40 % IACS erhältlich. Die Zugfestigkeit kann durch die Auswahl von Stahl mit niedrigem, mittlerem oder hohem Kohlenstoffgehalt je nach den Anforderungen der Anwendung angepasst werden. Zusätzliche Verarbeitungen wie Glühen, Verseilen und Beschichten ermöglichen weitere Anpassungen.

Typische Anwendungen

Zentralleiter in Kommunikationskabeln
Abschirmungsgeflechte in Telekommunikationskabeln
Zuleitungsdrähte für elektronische Komponenten
Verseilte Erdungsdrähte und Oberleitungsanlagen
Dekorative oder korrosionsbeständige Drähte für Spezialanwendungen

Spezifikationen

Draht (Litzen/mm)	Min. Dehnung (%)	Min. Zugfestigkeit (N/mm²)	Durchmesser (mm)	Schlagrichtung	Schlaglänge (mm)	Gleichstromwiderstand bei 20℃ (Ω/Km)
7×0,16 CCS-Draht	1	750	0,480±0,015	S	10-14	≤317
7×0,18 CCS-Draht	1	750	0,54±0,02	S	7-9	≤250
19×0,12 CCS-Draht	1	750	0,61±0,03	S	10-14	≤203
19×0,18 CCS-Draht	1	750	0,91±0,05	S	10-14	≤87,8
64×0,10 CCS-Draht	1	770	0,92±0,04	S	18-22	≤94

Optionen für kundenspezifische Sekundärverarbeitung

Drahtziehen	Verseilung/Mehrdrahtverarbeitung	Beschichtungen
Kann auf bis zu 0,02mm gezogen werden	Litzen, Parallel-Multidraht	Blanker Draht, Verzinnung, Versilberung, Vernickelung, Verkupferung Emaillierung: Polyurethan QA(UEW), 155/180℃ Polyester QZ(PEW), 130/155℃ Polyesterimid QZY(EIW), 180℃ Polyamideimid QXY(AIW), 200/220℃

Merkmale

Leichter als massives Kupfer bei gleichzeitig hoher Zugfestigkeit, was es zu einer kosteneffizienten Alternative macht.
Geeignet für Anwendungen, die sowohl elektrische Leitfähigkeit als auch mechanische Beständigkeit erfordern.

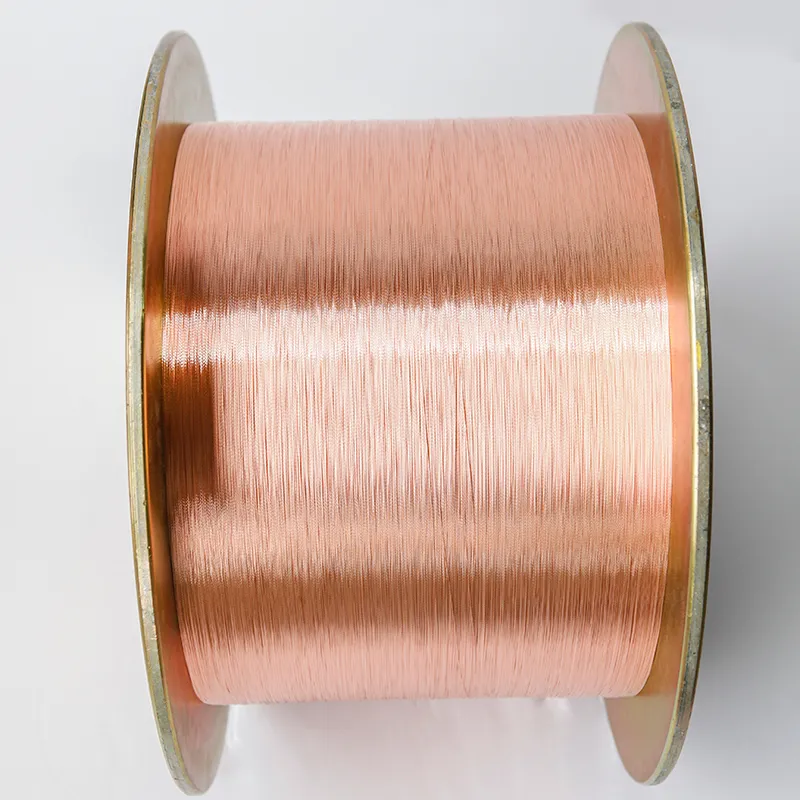

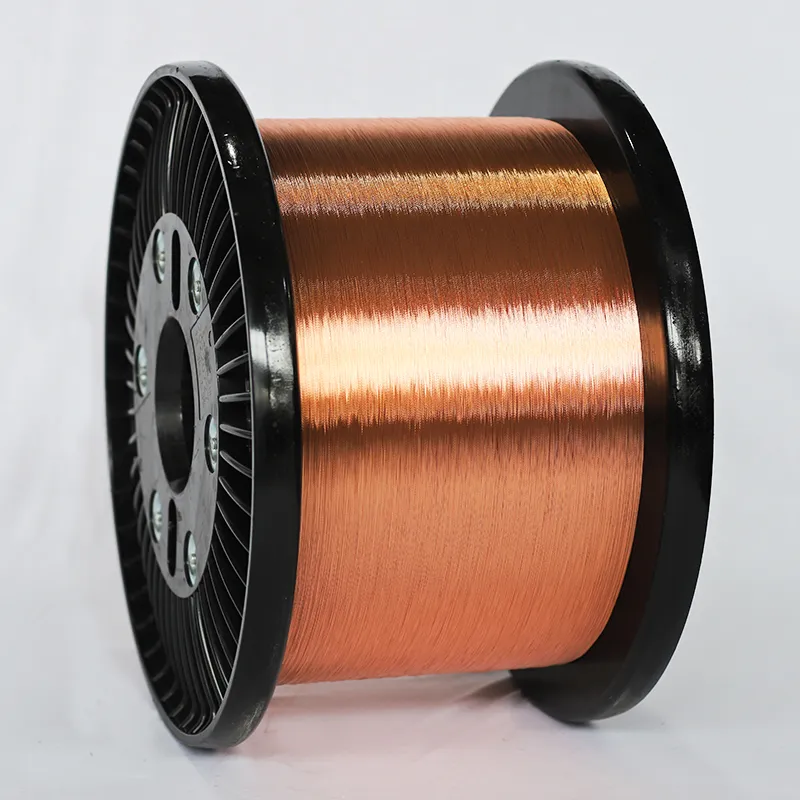

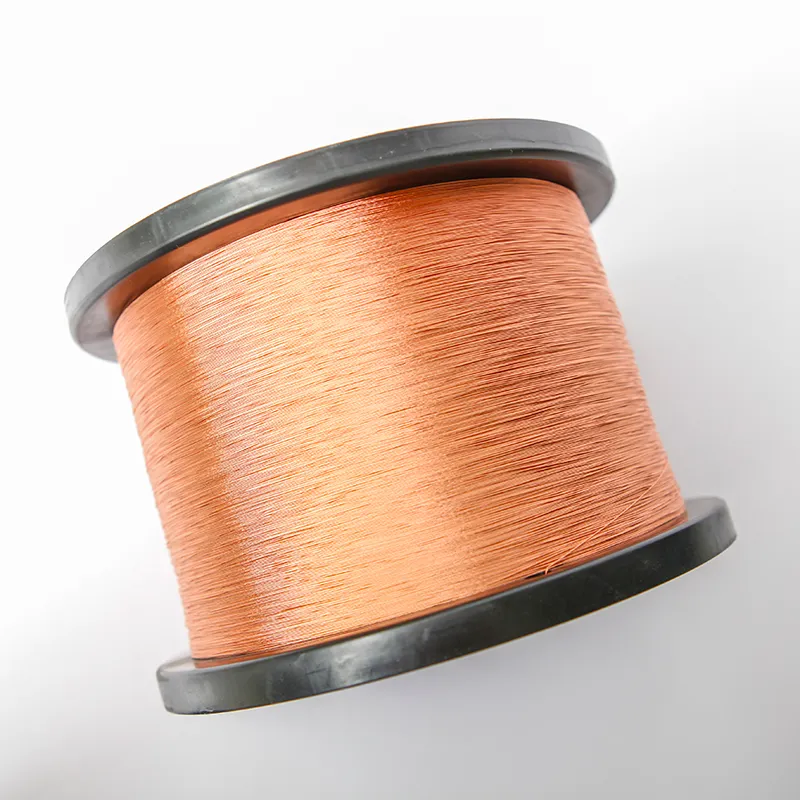

Drahtspulen und Verpackung

Wir bieten Drahtspulen in drei verschiedenen Ausführungen an: Kunststoff, Holz und Metall. Jede Option ist so konzipiert, dass sie den spezifischen Kundenwünschen entspricht und eine effiziente Handhabung und Lagerung ermöglicht.
Zu den Standardverpackungen gehören Kartons, Schaumstoffboxen, Holzkisten und Holzpaletten, die einen sicheren Transport und eine sichere Handhabung gewährleisten.
Holzverpackungen wie Kisten und Paletten werden aus begastem Vollholz oder nicht begastem Sperrholz hergestellt. Alle Verpackungslösungen werden an Kundenforderungen angepasst.

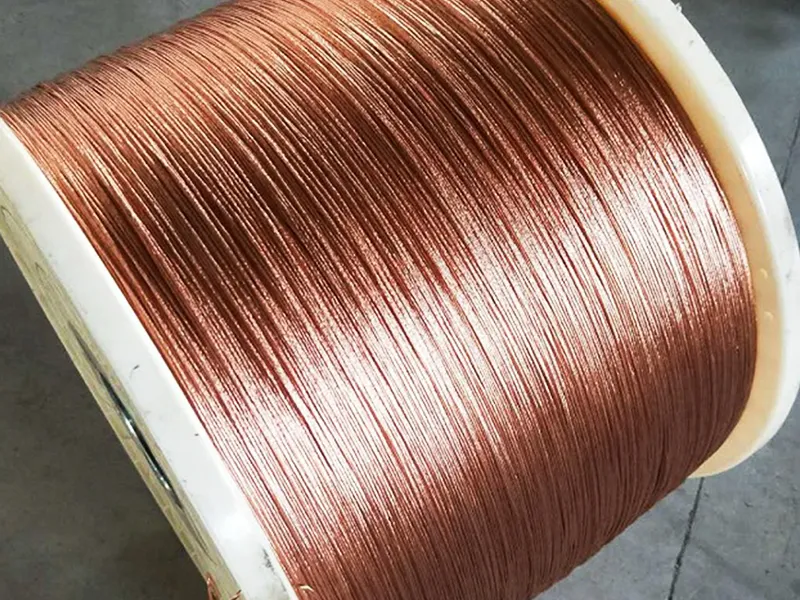

Verwandte kupferummantelte Leiter
