Kupferummantelung
Kupferummantelter Aluminiumdraht (CCA)

Von 0,08 mm bis 6 mm

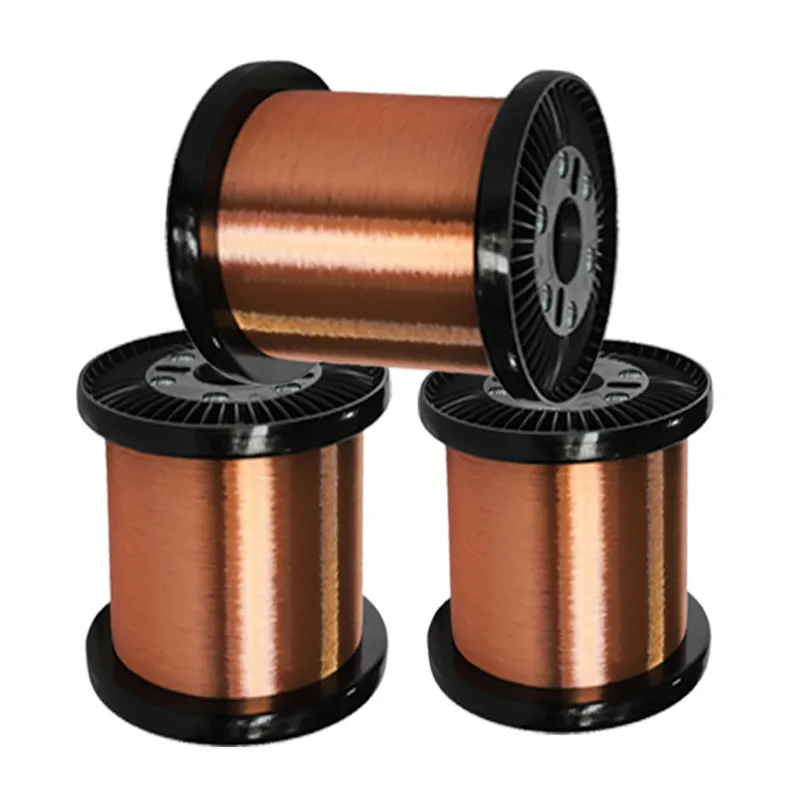

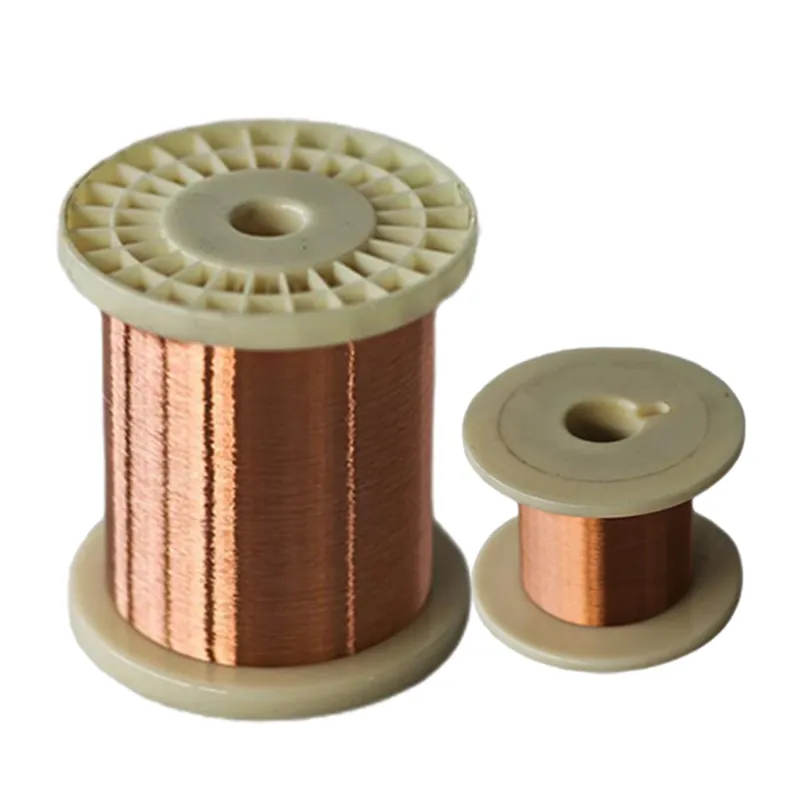

Kupferummantelter Aluminiumdraht (CCA)

Aluminiumleiter mit einer dünnen Kupferbeschichtung

Wir stellen zwei Arten von kupferummanteltem Aluminiumdraht (CCA) her: plattierte Drähte und galvanisch beschichtete Drähte, die jeweils auf unterschiedliche Anwendungsanforderungen zugeschnitten sind. CCA-Einzeldrähte sind in Durchmessern von 0,08 mm bis 6 mm erhältlich und können zur Erfüllung spezifischer technischer Anforderungen weiterverarbeitet werden, z. B. durch Glühen, Verseilen und Galvanisieren.

Plattierter Typ: Dieser Draht wird durch ein Plattierungs- und Schweißverfahren hergestellt, bei dem eine Kupferschicht punktzentriert mit einem Kern aus Aluminium oder einer Aluminiumlegierung verbunden wird. Das Ergebnis ist eine metallurgische Verbindung zwischen den beiden Metallen, so dass sie wie ein einziges, untrennbares Material funktionieren. Dank dieser Struktur kann plattierter CCA-Draht wie ein massiver Metallleiter verarbeitet werden, indem er gezogen und geglüht wird, wobei während des gesamten Prozesses ein stabiles Kupfer-Aluminium-Verhältnis erhalten bleibt.
Galvanisierter Typ: Bei dieser Art von Draht wird eine kontrollierte Kupferschicht durch Galvanisierung auf einen Aluminiumkern aufgebracht. Dieser Typ wird häufig für Koaxialkabel und elektrische Leitungen verwendet, bei denen Gewichtsreduzierung und kontrollierte Leitfähigkeit im Vordergrund stehen.

Angebot anfordern

Spezifikationen

Draht	Kupfergehalt (%)	Kupfer-Massenverhältnis (%)	Längenverhältnis	Dichte (g/cm³)	Max. Gleichstromwiderstand bei 20℃ (Ω.mm²/m)	Min. Leitfähigkeit (% IACS)
Kupferummanteltes Aluminium (10% Kupfer)	8-12	27	2,65:1	3,32	0,02743	63
Kupferummanteltes Aluminium (15% Kupfer)	13-17	37	2,45:1	3,63	0,02676	65
Kupfer	100	100	1:1	8,89	0,017241	100

Physikalische und Chemische Eigenschaften

	Beschichtungstyp				Zustand
	10H	10A	15H	15A	Hart (Nicht Geglüht)	Weich (Geglüht)
Drahtgröße (mm)	0,12-8,00	0,12-8,00	0,12-8,00	0,12-8,00	0,12-8,00	0,12-8,00
Kupfergehalt (%)	25-31	25-31	32-40	32-40	10
Max. Widerstand bei 20℃ (Ω.mm²/m)	0,02743	0,02743	0,02676	0,02676	0,02743
Dichte (g/cm³)	3,32	3,32	3,63	3,63	2,85
Min. Leitfähigkeit bei 20℃ (%)	62	62	64	64	60
Dehnung (%)	1-3	8-25	1-3	8-25	19-3	8-25
Zugfestigkeit (Mpa)	≥250	≥110	≥250	≥110	≥250	≥110

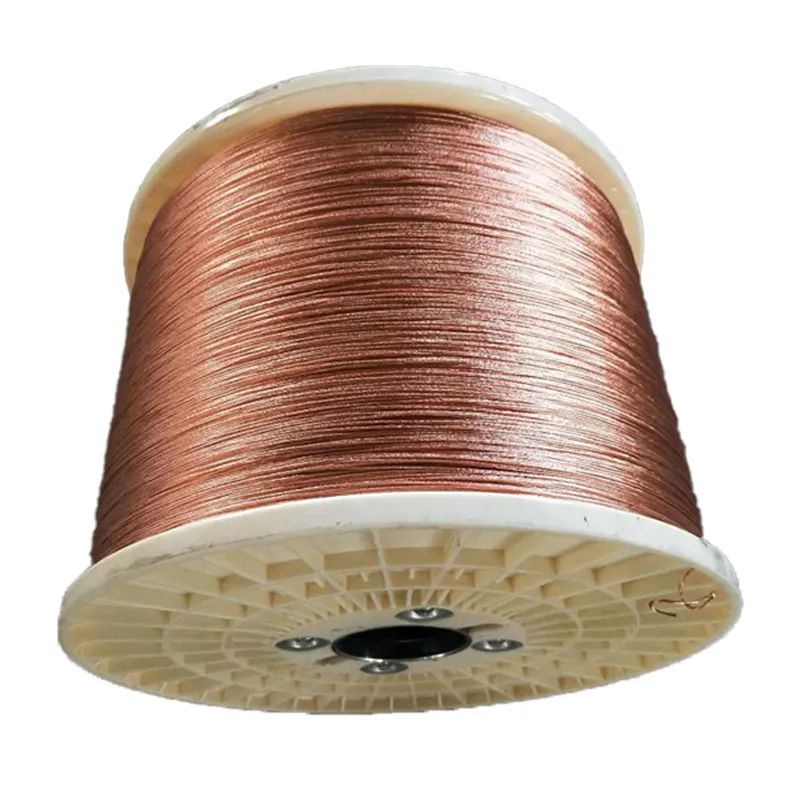

Verseilter CCA-Draht

Querschnitt	Struktur (Litzen/mm)	Max. Widerstand (Ω/km)	Zugfestigkeit (Mpa)	Dehnung (%)
0,60/0,50	19/0,20	42,20	100-150	1-25
0,75	19/0,23	34,18
1,00	19/0,26	26,75
1,5	19/0,32	17,65
2,00	19/0,36	13,95
2,50	19/0,41	10,32
3,00	19/0,47	8,32
4,00	19/0,53	6,48
5,00	19/0,59	5,23
8,00	19/0,73	3,42
10,00	19/0,82	2,7
15,00	19/1,01	1,75
20-400	Anpassbar

Typische Anwendungen

Drähte aus kupferplattiertem Aluminium (CCA) werden aufgrund ihrer leichten Eigenschaften und ihrer ausgewogenen elektrischen Leistung in verschiedenen Branchen eingesetzt. Ihre Anwendungen können in drei Hauptbereiche eingeteilt werden:

Übertragung von Hochfrequenzsignalen:
- Standardleitermaterial für Koaxialkabel in Kabelfernsehsystemen
- 50-Ohm-RF-Antennen für die Telekommunikation
- Leckagekabel für die kontrollierte Signalverteilung
- flexible RF-Koaxialkabel für die drahtlose Kommunikation
- Datenübertragungskabel für Netzwerke und Telekommunikation

Anwendungen in der Energieübertragung:
-Litzenleiter
-Stromkabel
-Steuerkabel
-Automobilverkabelung
-Leitungen für Gebäudeverteilung
-Sammelschienen
-RF-Abschirmung

Spezialisierte elektromagnetische Kabelanwendungen:
-Motor- und Lüfterspulen
-Lautsprecherspulen und Schwingspulen
-Wicklungsanwendungen

Merkmale

Reduziert die Materialkosten im Vergleich zu reinen Kupferleitern..

Bietet eine höhere Leitfähigkeit als Standard-Aluminiumdraht.

Ermöglicht eine schnellere Signalübertragung bei elektrischen und RF-Anwendungen.

Leichtes Design vereinfacht den Transport und senkt die Installationskosten.

Drahtspulen und Verpackung

Wir bieten Drahtspulen in drei verschiedenen Ausführungen an: Kunststoff, Holz und Metall. Jede Option ist so konzipiert, dass sie den spezifischen Kundenwünschen entspricht und eine effiziente Handhabung und Lagerung ermöglicht.
Zu den Standardverpackungen gehören Kartons, Schaumstoffboxen, Holzkisten und Holzpaletten, die einen sicheren Transport und eine sichere Handhabung gewährleisten.
Holzverpackungen wie Kisten und Paletten werden aus begastem Vollholz oder nicht begastem Sperrholz hergestellt. Alle Verpackungslösungen werden an Kundenforderungen angepasst.
