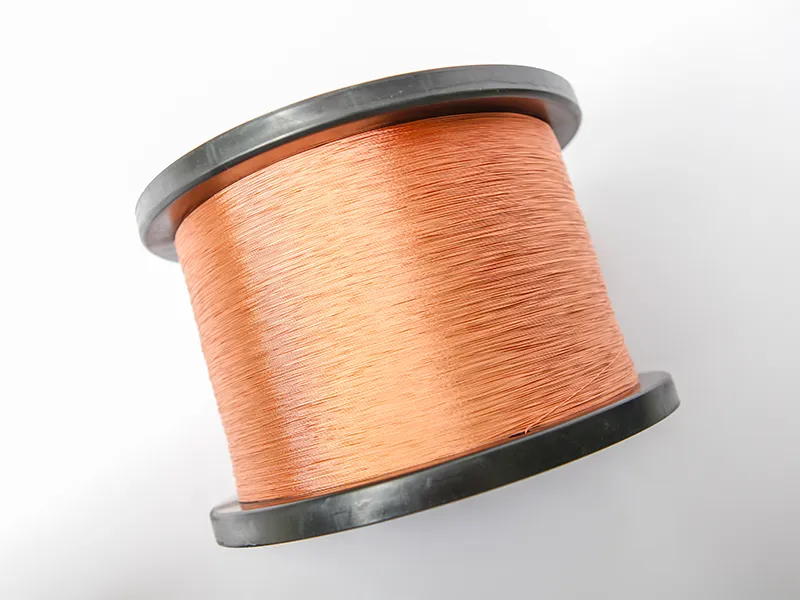

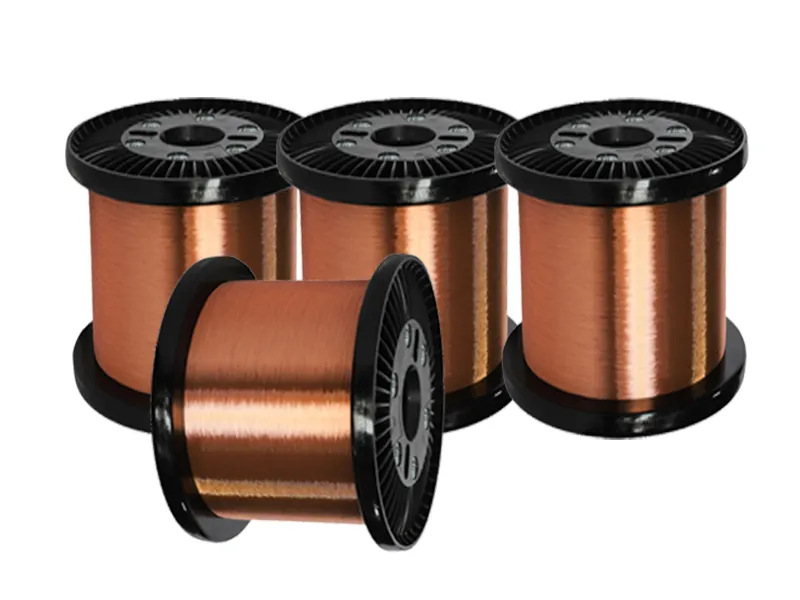

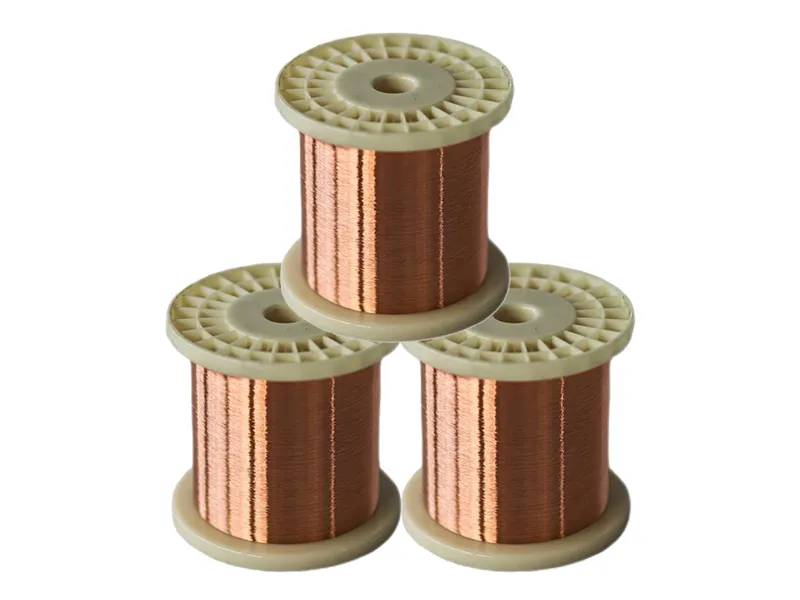

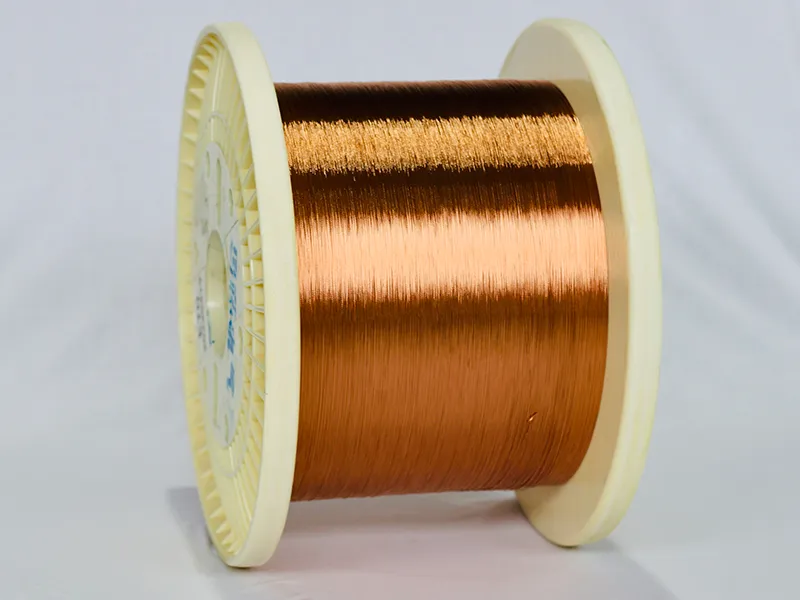

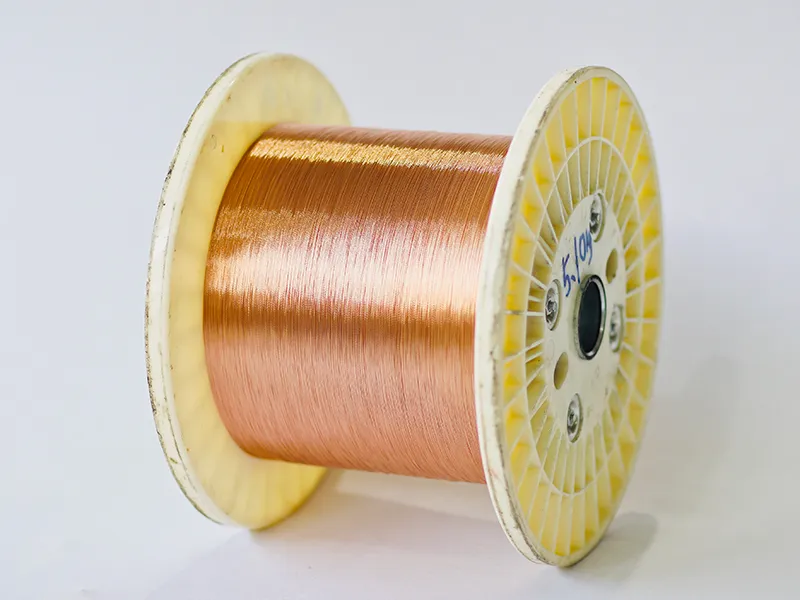

Draht aus Zinnbronze (CuSn)

Zinngehalt zwischen 0,15% und 6%

Kupferlegierungen

Kupferlegierungen aus Zinnbronze (CuSn)

Wir stellen Kupfer-Zinn-Legierungen mit unterschiedlichem Zinngehalt (Sn: 0,15%-6%) in einem präzisen Schmelzverfahren her. Diese Legierungen werden anschließend durch Ziehen, Glühen, Galvanisieren und Verseilen zu Produkten in verschiedenen Konfigurationen verarbeitet, darunter Einzeldrähte, Litzen, mehrlitzige Drahtseile und parallele Mehrfachdrähte. Der Drahtdurchmesser reicht von 0,02 mm bis 8,0 mm, und die Legierung behält ihre starken mechanischen Eigenschaften bei und bietet gleichzeitig Flexibilität für eine Vielzahl von Anwendungen.

Drahtziehbereich

0.2386mm→0.1224mm (10 Ziehsteine)
0.0391mm→0.0260mm (10 Ziehsteine)
0.2348mm→0.0862mm (16 Ziehsteine)

Angebot anfordern

Spezifikationen

Kupferlegierung	Zinngehalt	Schmelzpunkt	% IACS	Eigenschaften
CuSn	Sn 0.15-6%	1065℃	72	Legierungen aus Zinnbronze (CuSn) bieten eine hohe Zugfestigkeit und gute elektrische Leitfähigkeit im weichen Zustand

Optionen für kundenspezifische Sekundärverarbeitung

Drahtziehen	Verseilung/Mehrdrahtverarbeitung	Beschichtungen
Kann auf bis zu 0,02mm gezogen werden	Litzen, Parallel-Multidraht	Blanker Draht, Verzinnung, Versilberung, Vernickelung, Verkupferung Emaillierung: Polyurethan QA(UEW), 155/180℃ Polyester QZ(PEW), 130/155℃ Polyesterimid QZY(EIW), 180℃ Polyamideimid QXY(AIW), 200/220℃

Bereich der Verseilung

Draht	Zinngehalt (%)	Drahtdurchmesser (mm)	Verseilungsabstand (mm)	Außendurchmesser des verseilten Drahtes (mm)
7/0.154 Litzendraht aus Zinnbronze	Sn (0,3±0,05)	0,152-0,158	12,0-15,0	0,43-0,49
19/20/0.080 Litzendraht aus Zinnbronze	Sn (0,3±0,05)	0,079-0,083	10-14;21-25	1,89-2,31
19/0.154 Litzendraht aus Zinnbronze	Sn (0,3±0,05)	0,157-0,163	15,0-20,0	0,78-0,82
48/0.080 Litzendraht aus Zinnbronze	Sn (0,3±0,05)	0,079-0,083	10,0-14,0	0,65-0,70
3/33/0.080 Litzendraht aus Zinnbronze	Sn (0,3±0,05)	0,077-0,083	7-9;13-17	≈1,10
3/16/0.08 Litzendraht aus Zinnbronze	Sn (0,3±0,05)	0,077-0,083	3-7;8-12	≈0,80

Bereich der Drahtbeschichtungen

Konstrukt	Drahtzahl	Beschichtung	Dicke	Dehnung
0.90mm	1	Silber	7μm	Min. 10%
1.30mm	1	Silber	17μm	Min. 22%
1.80mm	1	Zinn	3μm	Min. 15%

Typische Anwendungen

Leiter für zentrale Steuerungskabelbäume

Leiter für Kommunikationstechnik

Kabelbäume für die Luft- und Raumfahrt

ABS-Bremssystemverkabelung

Leiter für die Verkabelung von Industrierobotern

Merkmale

Draht aus einer Kupfer-Zinn-Legierung bietet im Vergleich zu herkömmlichem Kupferdraht eine höhere Festigkeit und Biegefestigkeit. Obwohl Kupferlegierungen im Allgemeinen einen etwas höheren Widerstand aufweisen, ist die Auswirkung auf die Signalübertragung minimal, so dass sie in vielen Anwendungen eingesetzt werden können.

Drahtspulen und Verpackung

Wir bieten Drahtspulen in drei verschiedenen Ausführungen an: Kunststoff, Holz und Metall. Jede Option ist so konzipiert, dass sie den spezifischen Kundenwünschen entspricht und eine effiziente Handhabung und Lagerung ermöglicht.
Zu den Standardverpackungen gehören Kartons, Schaumstoffboxen, Holzkisten und Holzpaletten, die einen sicheren Transport und eine sichere Handhabung gewährleisten.
Holzverpackungen wie Kisten und Paletten werden aus begastem Vollholz oder nicht begastem Sperrholz hergestellt. Alle Verpackungslösungen werden an Kundenforderungen angepasst.
