Draht aus Kupfer-Nickel-Legierungen (CuNi)

von 0,08 mm bis 2,0 mm

Draht aus Kupfer-Nickel-Legierungen (CuNi)

Kupferlegierungen

Draht aus Kupfer-Nickel-Legierungen (CuNi)

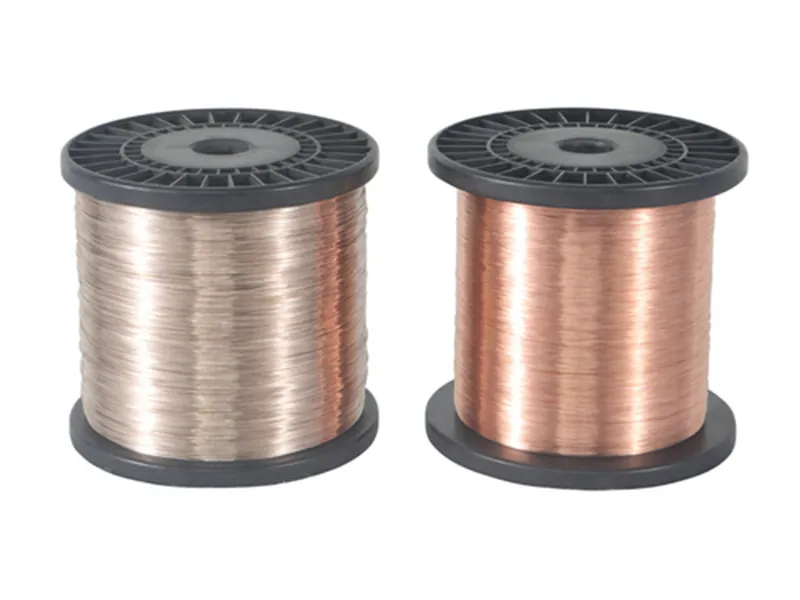

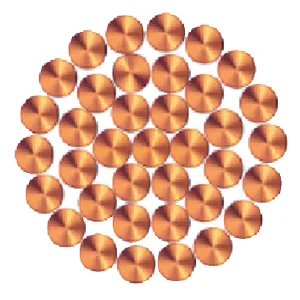

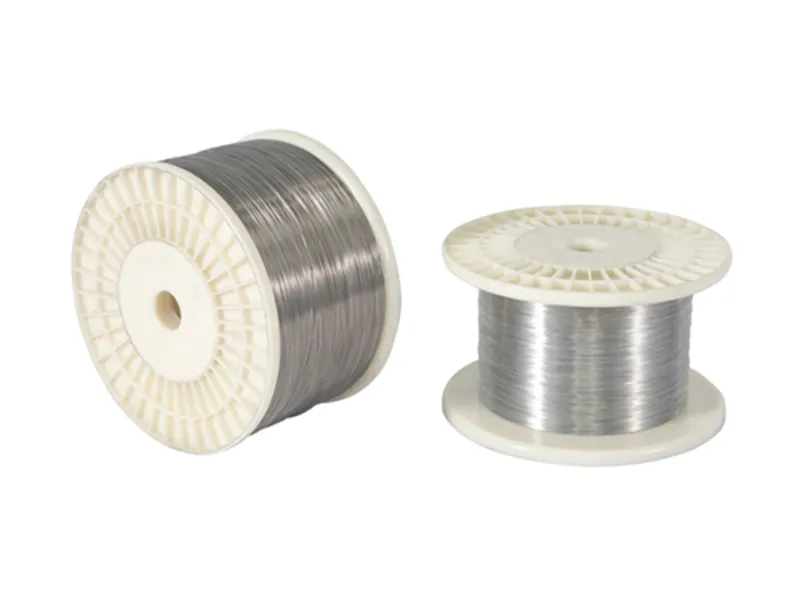

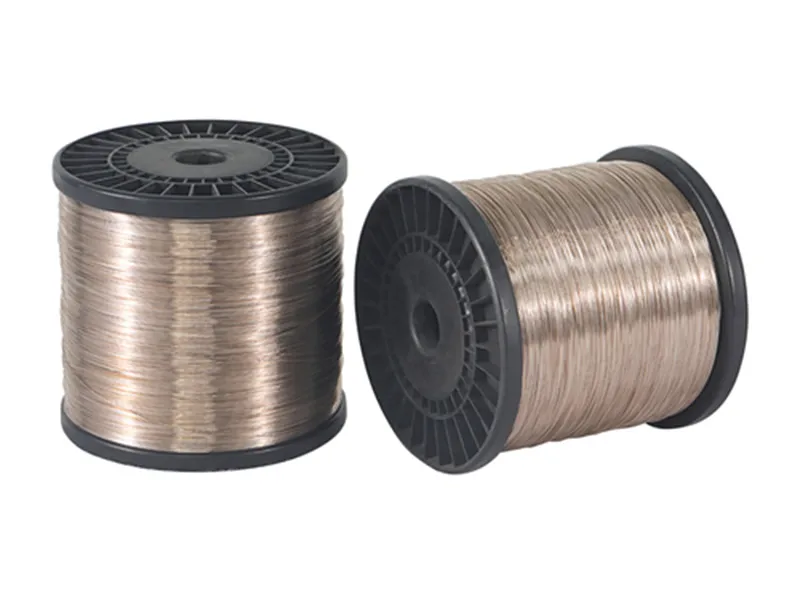

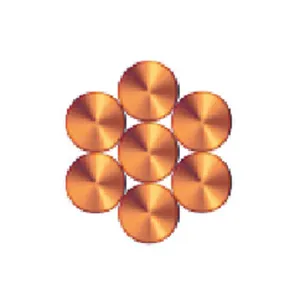

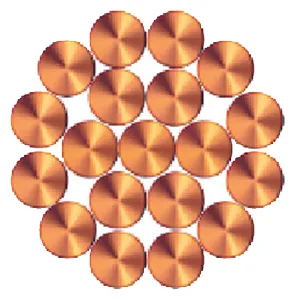

Draht aus Kupfer-Nickel-Legierungen wird durch die Legierung von Kupfer mit Nickel in einem Schmelzverfahren hergestellt. Die Legierung wird dann durch Ziehen, Glühen, Galvanisieren und Verseilen verarbeitet, um Drähte in verschiedenen Konfigurationen herzustellen. Kupfer-Nickel-Legierungsdrähte sind als Einzeldrähte, Litzen, mehrdrähtige Seile und parallele Mehrfachdrähte mit Durchmessern von 0,08 mm bis 2,0 mm erhältlich.

Typische Anwendungen

Elektrische Niederspannungsprodukte wie Leistungsschalter, Heizmatten und thermische Überlastrelais, die bei Temperaturen bis zu 200°C arbeiten.
Komponenten für die Luft- und Raumfahrt sowie Elektronik, bei denen hohe Leistung und Beständigkeit gegen Umwelteinflüsse entscheidend sind.
Anwendungen, die Hochtemperaturstabilität und Korrosionsbeständigkeit erfordern, um langfristige Zuverlässigkeit in anspruchsvollen Umgebungen zu gewährleisten.

Angebot anfordern

Physikalische Eigenschaften

Dichte (g/cm³)	8,9
Leitfähigkeit bei 20℃ (Ω.mm²/m)	0,03
Temperaturkoeffizient des Widerstands (20℃-600℃) ×10⁻⁵/℃	< 100
Leitfähigkeitskoeffizient bei 20℃ (W/mK)	145
Elektromotorische Kraft gegen Kupfer (μV/℃) (0-100℃ )	-8

Spezifische Wärmekapazität

Temperatur (℃)	20
Spezifische Wärme (J/gK)	0,380
Schmelzpunkt (℃)	1085
Max. Dauerbetriebstemperatur (℃)	200
Magnetische Eigenschaften	Nicht magnetisch

Mechanische Eigenschaften (1.0mm)

Streckgrenze (Mpa)	90
Zugfestigkeit (Mpa)	210
Dehnung (%)	25

Wärmeausdehnungskoeffizient

Temperatur (℃)	20 bis 400
Wärmeausdehnung ×10⁻⁶/K	17,5

Korrosionsbeständigkeit Leistung

Legierung	Korrosionsbeständigkeit bei 20℃	Korrosionsbeständigkeit bei max. Betriebstemperatur 200°C
Legierung	Korrosionsbeständigkeit bei 20℃	Luft und andere sauerstoffhaltige Gase	Stickstoffhaltige Gase	Oxidierbarkeit von schwefelhaltigen Gasen	Reduzierbarkeit von schwefelhaltigen Gasen	Aufkohlung
CuNi1	Gut	Schwach	Schwach	Schwach	Schwach	Gut

Unsere CuNi-Leitertypen

Conductor Type	Leitergröße (mm)
Draht	Durchmesser: 0,06 - 8
Band	Breite: 0,4 - 40	Dicke: 0,05 - 2,9
Streifen	Breite: 8 - 200	Dicke: 0,1 - 3,0
Folie	Breite: 6 - 120	Dicke: 0,005 - 0,1
Stange	Durchmesser: 8-100	Länge: 50 - 1000

Allgemeine Produktinformation

Artikel-Nr.	Elektrischer Widerstand	Max. Betriebstemperatur (℃)	Temperaturkoeffizient des Widerstands	Thermische elektromotorische Kraft gegen Kupfer (0-100℃)	Chemische Zusammensetzung (%)			Mechanische Eigenschaften
					Chemische Zusammensetzung (%)			Zugfestigkeit (N/mm²)	Dehnung (%)
					Mn	Ni	Cu	Zugfestigkeit (N/mm²)	Durchmesser ≤1.00mm	Durchmesser >1.00mm
NC003	0.03	200	<100	-8	-	1	Balance	210	>18	>25
NC005	0.05	200	<120	-12	-	2	Balance	220	>18	>25
NC010	0.10	220	<60	-18	-	6	Balance	250	>18	>25
NC012	0.12	250	<57	-22	-	8	Balance	270	>18	>25
NC015	0.15	250	<50	-25	-	10	Balance	290	>20	>25
NC020	0.20	300	<38	-28	0.3	14.2	Balance	310	>20	>25
NC025	0.25	300	<25	-32	0.5	19	Balance	340	>20	>25
NC030	0.30	300	<16	-34	0.5	23	Balance	350	>20	>25
NC035	0.35	350	<10	-37	1.0	30	Balance	400	>20	>25
NC040	0.40	350	0	-39	1.0	34	Balance	400	>20	>25
NC050	0.49	400	<-6	-43	1.0	44	Balance	420	>20	>25

Merkmale

Draht aus einer Kupfer-Nickel-Legierung bietet im Vergleich zu herkömmlichem Kupferdraht eine höhere Festigkeit und Biegefestigkeit. Der Zusatz von Nickel verbessert die Hochtemperaturstabilität und die Korrosionsbeständigkeit und gewährleistet die Zuverlässigkeit bei anspruchsvollen Anwendungen
Vernickelter Kupferdraht bietet eine ausgezeichnete Oxidationsbeständigkeit, thermische Stabilität und Korrosionsbeständigkeit. Diese Eigenschaften sind besonders vorteilhaft für Hochfrequenzanwendungen, bei denen die Minimierung von Signalverlusten entscheidend ist.

Drahtspulen und Verpackung

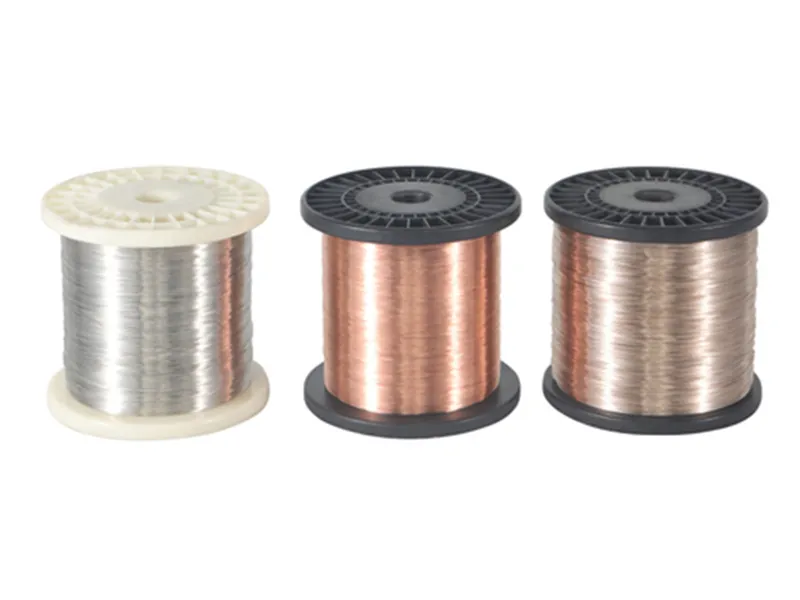

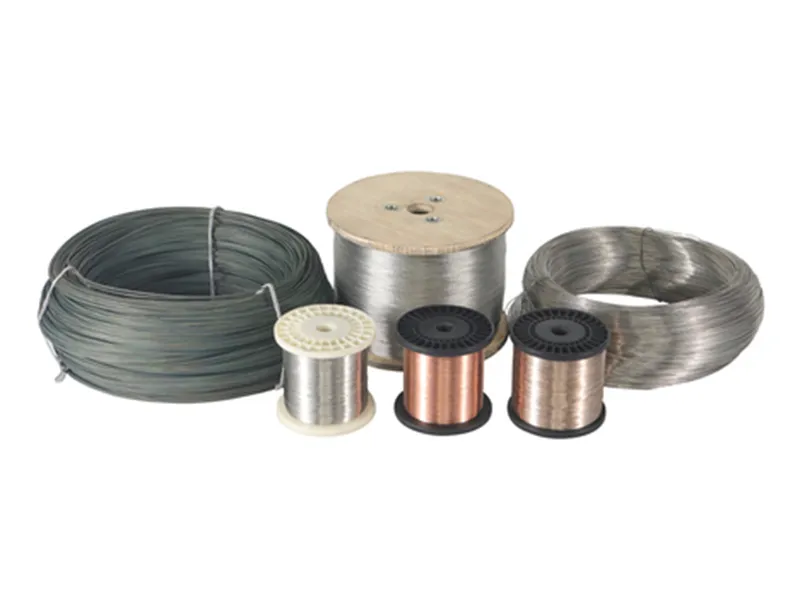

Wir bieten Drahtspulen in drei verschiedenen Ausführungen an: Kunststoff, Holz und Metall. Jede Option ist so konzipiert, dass sie den spezifischen Kundenwünschen entspricht und eine effiziente Handhabung und Lagerung ermöglicht.
Zu den Standardverpackungen gehören Kartons, Schaumstoffboxen, Holzkisten und Holzpaletten, die einen sicheren Transport und eine sichere Handhabung gewährleisten.
Holzverpackungen wie Kisten und Paletten werden aus begastem Vollholz oder nicht begastem Sperrholz hergestellt. Alle Verpackungslösungen werden an Kundenforderungen angepasst.
